南方測繪RTK塔基斷面放樣步驟教程，看完快速掌握
發布時間：2022-12-08 14:25:32
在電力施工當中，對高壓輸電線路的電力線鐵塔塔基的四個或八個基準點進行施工放樣，就需要用到塔基斷面放樣功能。南方測繪RTK配套的工程之星測量軟件，就可以進行塔基斷面放樣，具體操作步驟是怎樣的呢?CORS賬號網小編收集整理了南方測繪RTK塔基斷面放樣步驟教程，看完快速掌握。
1、進入塔基斷面放樣界面
打開工程之星測量軟件，“電力線勘測”界面打開目標電力線，然后進入“塔基斷面放樣”界面。
2、得到出塔基坐標

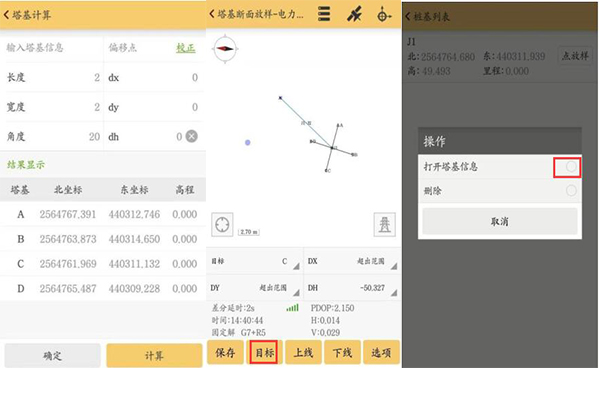

在塔基斷面放樣界面，點擊右下角“鐵塔”圖標，在屏幕上點取需要放樣的樁基點。進入塔基計算頁面，輸入相關塔基參數，點擊計算，得出四個塔基 A/B/C/D 坐標。
然后點擊“確定”，返回采集界面后即可看到樁基點的四個塔基已顯示出來。
3、進入塔基信息界面
隨后點擊“目標”，進入樁基列表，點擊目標樁基，在彈出操作窗口，點擊“打開塔基信息”。
4、選擇放樣

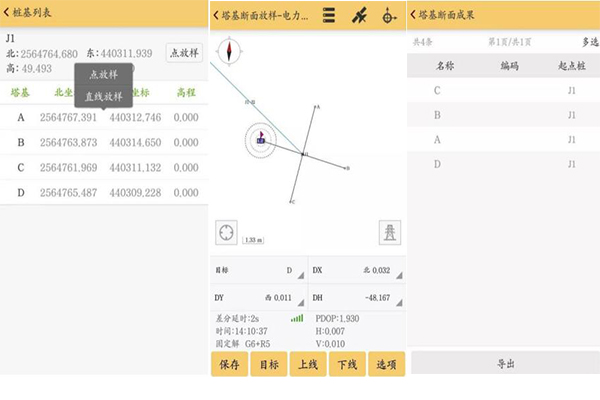

在塔基信息界面，點擊需放樣目標點(塔基)進行放樣選擇。返回測量界面逐一對四個塔基進行放樣，點擊上線/下線可對放樣目標進行切換。
5、進入塔基斷面成果界面
放樣完成后，點擊采集界面頂部“三條橫杠”圖標，進入塔基斷面成果界面。
6、導出成果
在塔基斷面成果界面點擊“導出”，完成塔基斷面成果導出即可。
注意：以上放樣操作，需要RTK達到固定解才能操作，南方測繪RTK連接CORS達固定解教程可以參考：工程之星5.0連接移動CORS步驟教程，只需3大步快速固定解
以上就是關于南方測繪RTK塔基斷面放樣步驟教程的全部內容了，僅供大家參考。
1、進入塔基斷面放樣界面
打開工程之星測量軟件，“電力線勘測”界面打開目標電力線，然后進入“塔基斷面放樣”界面。
2、得到出塔基坐標
在塔基斷面放樣界面，點擊右下角“鐵塔”圖標，在屏幕上點取需要放樣的樁基點。進入塔基計算頁面，輸入相關塔基參數，點擊計算，得出四個塔基 A/B/C/D 坐標。
然后點擊“確定”，返回采集界面后即可看到樁基點的四個塔基已顯示出來。
3、進入塔基信息界面
隨后點擊“目標”，進入樁基列表，點擊目標樁基，在彈出操作窗口，點擊“打開塔基信息”。
在塔基信息界面，點擊需放樣目標點(塔基)進行放樣選擇。返回測量界面逐一對四個塔基進行放樣，點擊上線/下線可對放樣目標進行切換。
5、進入塔基斷面成果界面
放樣完成后，點擊采集界面頂部“三條橫杠”圖標，進入塔基斷面成果界面。
6、導出成果
在塔基斷面成果界面點擊“導出”，完成塔基斷面成果導出即可。
注意：以上放樣操作，需要RTK達到固定解才能操作，南方測繪RTK連接CORS達固定解教程可以參考：工程之星5.0連接移動CORS步驟教程，只需3大步快速固定解
以上就是關于南方測繪RTK塔基斷面放樣步驟教程的全部內容了，僅供大家參考。
