中海達ihand55 cad放樣操作指南，看完快速掌握
發布時間：2023-02-08 10:00:37
中海達ihand55作為新款手簿，它配備的是Hi-Survey測量軟件的新版本，其cad放樣可以實現可以實現對導入的 dxf、dwg 格式文件進行地物選擇，并對地物進行點放樣和線放樣。那么如何操作呢?CORS賬號網小編收集整理了中海達ihand55 cad放樣操作指南，看完快速掌握。
一、進入CAD放樣界面

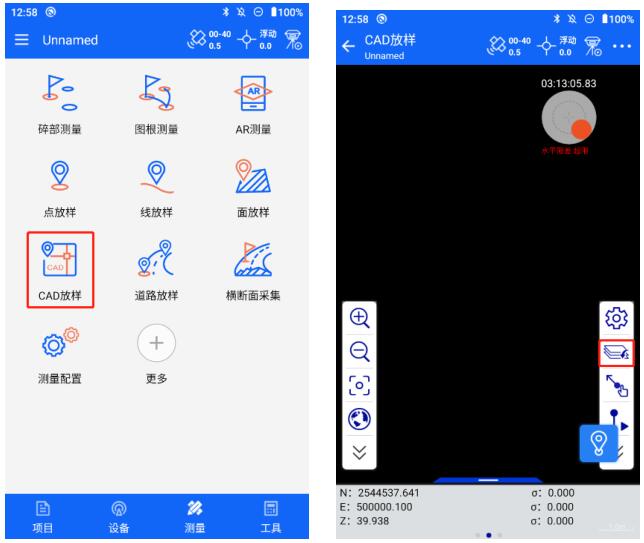

進入Hi-Survey測量軟件，依次點擊【測量】界面→【CAD 放樣】進入 CAD 放樣界面。
二、導入CAD文件
在CAD 放樣界面，展開右側工具欄，點擊【CAD 數據】 按鈕進入 CAD 數據界面，點擊下方的【導入文件】按鈕，可進行 CAD 數據的選擇與導入，導入數據支持*.dxf、*.dwg格式，選擇好數據后點擊確定跳轉 CAD 放樣界面并顯示數據內容。
三、開始放樣
1、線放樣
在CAD 放樣界面，第一行顯示有“按節點放樣”和“按里程放樣”兩種放樣方式可供選擇。

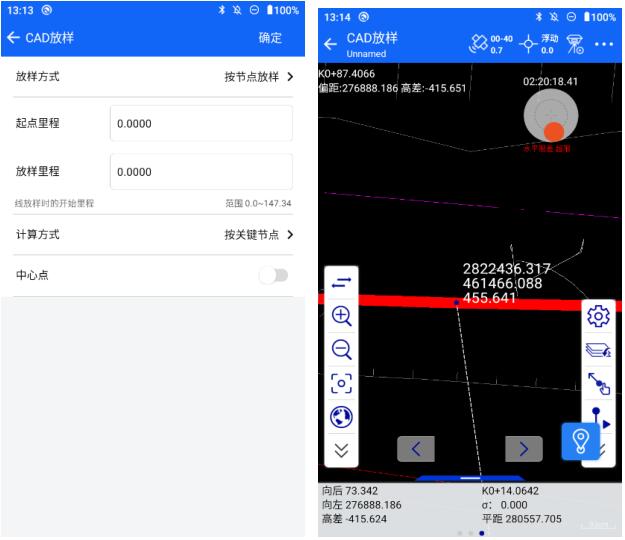

(1)按節點放樣
該方法需要設置起點里程、放樣里程、計算方式以及是否開啟中心點等，其中計算方式又分為按關鍵節點和按指定間隔兩種方式。
設置完畢后點擊確定，跳轉數據顯示界面，開始語音指導放樣，并以節點為放樣順序。

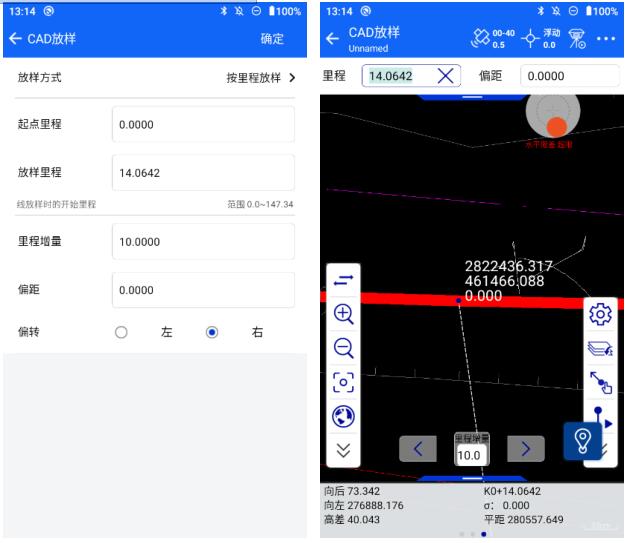

(2)按里程放樣
按里程放樣除了需要設置起點里程和放樣里程外，還需要設置里程增量、偏距以及偏轉方向的選擇。
設置完畢后點擊確定，跳轉數據顯示界面，開始語音指導放樣，并以里程增量為步長進行順序放樣。
2、點放樣

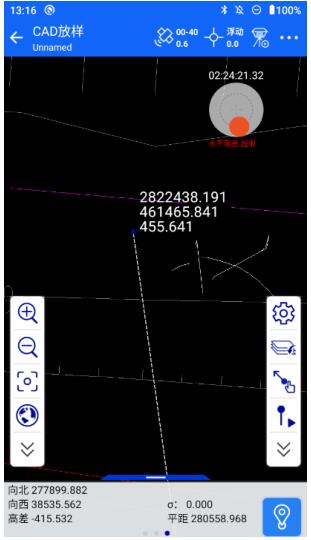

對于 CAD 界面的圖形，可以使用【選擇放樣點】選取特殊標志點，選取成功后即可對所選點進行放樣，界面顯示當前位置到待放樣點的距離及方向。
以上就是關于中海達ihand55 cad放樣操作指南的全部內容了，僅供大家參考，隨著Hi-Survey版本的更新，CAD放樣功能操作會更加流暢便捷。
一、進入CAD放樣界面
進入Hi-Survey測量軟件，依次點擊【測量】界面→【CAD 放樣】進入 CAD 放樣界面。
二、導入CAD文件
在CAD 放樣界面，展開右側工具欄，點擊【CAD 數據】 按鈕進入 CAD 數據界面，點擊下方的【導入文件】按鈕，可進行 CAD 數據的選擇與導入，導入數據支持*.dxf、*.dwg格式，選擇好數據后點擊確定跳轉 CAD 放樣界面并顯示數據內容。
三、開始放樣
1、線放樣
在CAD 放樣界面，第一行顯示有“按節點放樣”和“按里程放樣”兩種放樣方式可供選擇。
(1)按節點放樣
該方法需要設置起點里程、放樣里程、計算方式以及是否開啟中心點等，其中計算方式又分為按關鍵節點和按指定間隔兩種方式。
設置完畢后點擊確定，跳轉數據顯示界面，開始語音指導放樣，并以節點為放樣順序。
(2)按里程放樣
按里程放樣除了需要設置起點里程和放樣里程外，還需要設置里程增量、偏距以及偏轉方向的選擇。
設置完畢后點擊確定，跳轉數據顯示界面，開始語音指導放樣，并以里程增量為步長進行順序放樣。
2、點放樣
對于 CAD 界面的圖形，可以使用【選擇放樣點】選取特殊標志點，選取成功后即可對所選點進行放樣，界面顯示當前位置到待放樣點的距離及方向。
以上就是關于中海達ihand55 cad放樣操作指南的全部內容了，僅供大家參考，隨著Hi-Survey版本的更新，CAD放樣功能操作會更加流暢便捷。
