中海達RTK有圓弧放樣嗎?當然有，圓弧放樣圖文教程奉上
發布時間：2023-02-15 09:49:56
中海達RTK有圓弧放樣嗎?當然有，中海達RTK配備的Hi-Survey專業測量軟件擁有線放樣功能，線放樣提供直線、圓弧、緩和曲線和圓等四種基本線形的放樣。所以中海達RTK支持圓弧放樣，CORS賬號網小編已經收集整理好了相關圓弧放樣圖文教程，下面我們就一起看看吧。
1、RTK連接CORS達固定解
對于中海達RTK連接CORS達固定解的教程，我們在前面的內容中已經有介紹過，大家可以參考：中海達D8 PRO RTK設置CORS模式步驟教程，看完快速掌握 http://m.ytl0898.com/news/guide/956.html
2、進入線放樣
在Hi-Survey，依次點擊“測量”-“線放樣”進入線放樣界面。
3、定義圓弧線型

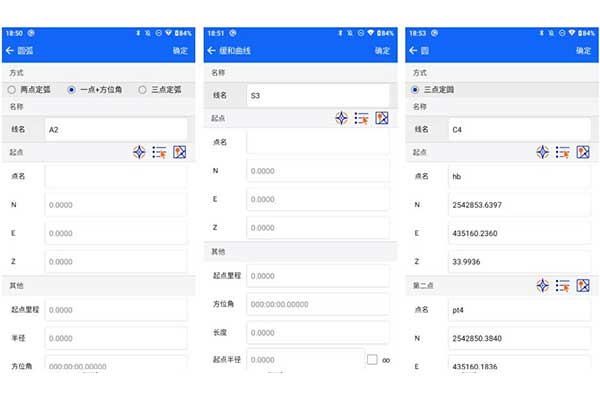

在線放樣界面，點擊線庫圖標，進入放樣線庫定義線段數據，在此界面，點擊“添加”-“圓弧”新增一條圓弧。
圓弧提供了“兩點定弧”、“一點+方位角”、“三點定弧”等三種方式。
選擇“兩點定弧”：輸入線名、起點、終點坐標、起點里程、半徑、偏轉方向;
選擇“一點+方位角”：輸入線名、起點坐標、起點里程、半徑、方位角、長度偏轉方向。
選擇“三點定弧”：輸入線名、起點坐標、中間任一點坐標、終點坐標、起點里程;
以上設置完成后，點擊“確定”，隨后選擇定義好的圓弧線型并返回線放樣界面。
4、圓弧放樣
然后線放樣界面點擊采樣點 ，輸入待放樣點的里程，其中里程、邊距會根據增量自動累加，點擊【確定】進入即可放樣界面。
以上就是關于中海達RTK有圓弧放樣嗎的相關解答，小編精心整理的圓弧放樣圖文教程，希望能對大家有所幫助。
1、RTK連接CORS達固定解
對于中海達RTK連接CORS達固定解的教程，我們在前面的內容中已經有介紹過，大家可以參考：中海達D8 PRO RTK設置CORS模式步驟教程，看完快速掌握 http://m.ytl0898.com/news/guide/956.html
2、進入線放樣
在Hi-Survey，依次點擊“測量”-“線放樣”進入線放樣界面。
3、定義圓弧線型
在線放樣界面，點擊線庫圖標，進入放樣線庫定義線段數據，在此界面，點擊“添加”-“圓弧”新增一條圓弧。
圓弧提供了“兩點定弧”、“一點+方位角”、“三點定弧”等三種方式。
選擇“兩點定弧”：輸入線名、起點、終點坐標、起點里程、半徑、偏轉方向;
選擇“一點+方位角”：輸入線名、起點坐標、起點里程、半徑、方位角、長度偏轉方向。
選擇“三點定弧”：輸入線名、起點坐標、中間任一點坐標、終點坐標、起點里程;
以上設置完成后，點擊“確定”，隨后選擇定義好的圓弧線型并返回線放樣界面。
4、圓弧放樣
然后線放樣界面點擊采樣點 ，輸入待放樣點的里程，其中里程、邊距會根據增量自動累加，點擊【確定】進入即可放樣界面。
以上就是關于中海達RTK有圓弧放樣嗎的相關解答，小編精心整理的圓弧放樣圖文教程，希望能對大家有所幫助。
