思拓力rtk測量步驟，只需6步新手快速入門【圖文教程】
發布時間：2022-03-02 09:52:08
在測量測繪行業中，使用思拓力RTK的測量人也不在少數，對于首次使用思拓力RTK的測量人，掌握其基本測量步驟很有必要。本篇思拓力rtk測量步驟小編就以連接 RTK，設置工作模式為手簿網絡為例，講一下快速連接儀器進行測量的步驟，只需6步新手快速入門。
思拓力rtk測量步驟：
事前準備：
一臺 RTK，一部安裝有 SurPad4.0 的手簿，手簿需要有網絡。
測量步驟：
1、新建項目
運行 SurPad4.0 軟件，執行【項目】->【項目管理】->【新建】，新建項目，輸入項目名稱，選擇坐標參數類型，其它為附加信息，可留空，點擊【確定】，跳轉到坐標系統參數界面。在中國內，橢球參數默認為 Beijing54，投影方式是高斯投影，您可以根據實際情況，進行坐標系的設置。
2、連接儀器

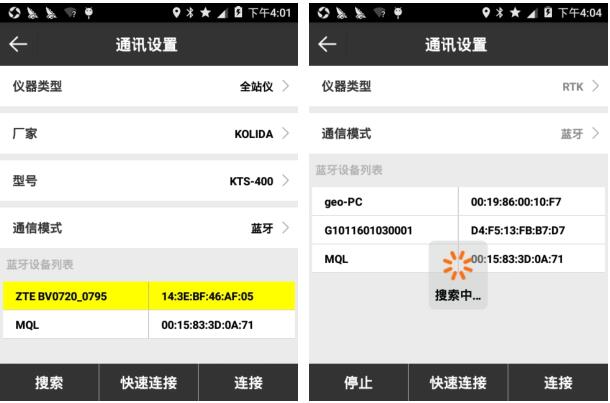

執行【儀器】->【通訊設置】，選擇儀器類型 RTK，通訊模式有藍牙，WiFi 和演示模式，這里我們選擇藍牙模式，點擊【搜索】，在藍牙設備列表中找到自己儀器的藍牙名稱，點擊【連接】，彈出連接進度框，即表示連接成功。
3、設置工作模式

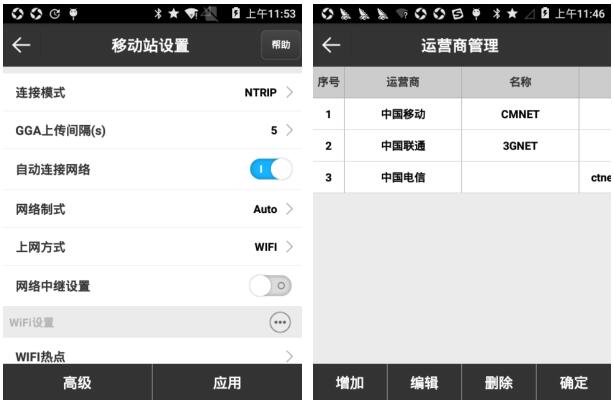

執行【儀器】->【移動站模式】，數據鏈模式選擇【手簿網絡】，設置好 CORS 服務器的 IP 和端口，獲取并選擇接入點，其他選項可以使用默認數值，點擊【應用】，工作模式設置完畢。返回主界面可以查看是否得到固定解。
4、校正
（1）基站校正

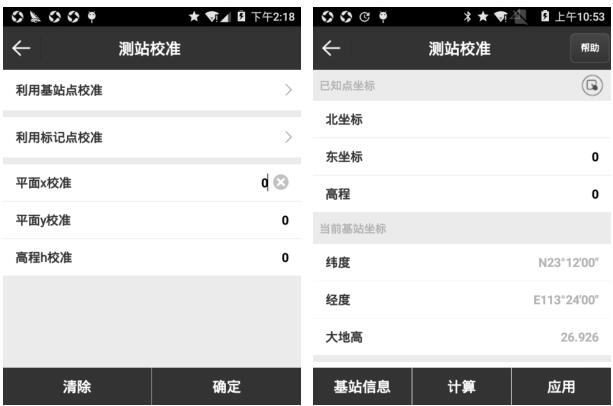

在固定解狀態，執行【項目】->【測站校準】->【利用基站點校準】，輸入已知坐標，設置當前基站坐標的天線參數，點擊【計算】得到校準參數。
（2）點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。
執行【工具】->【轉換參數】，輸入已知點坐標（坐標點庫中選取或手動輸入）和WGS84 橢球原始坐標（獲取當前 GPS 數據、坐標點庫中選取或手動輸入），設置是否使用平面校正和高程校正，點擊【確定】，完成轉換參數的輸入。在轉換參數界面點擊【計算】得到 GPS 參數報告。
5、測量

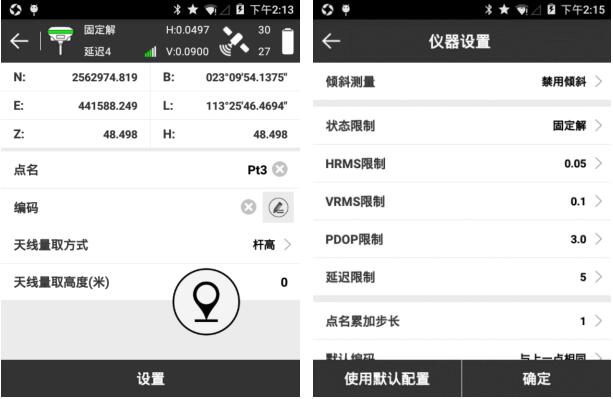

執行【測量】->【點測量/碎步測量】，以“地形點”為例，點擊點類型按鈕，選擇地形點，在點擊【設置 】設置記錄地形點限制條件（固定解，H：0.05，V：0.1，PDOP：3.0，延遲：5，平滑：1），點擊右下角采點按鈕或者手簿采點快捷鍵完成目標點采集和保存。
6、數據的導入和導出
1）數據導入
將需要導入的數據文件復制到手簿 SurPad 文件夾中，執行【項目】->【坐標點庫】->【導入】，選擇數據格式、角度格式和屬性類型，點擊【確定】，找到數據文件，點擊【確定】導入數據文件。
2）數據導出

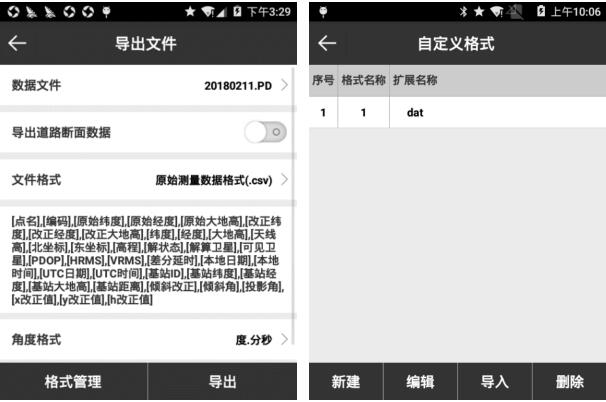

執行【項目】->【數據文件導出】，選擇數據文件，設置文件格式、角度格式和導出點類型，點擊【導出】，選擇輸出文件存儲路徑，點擊【導出】，數據文件導出成功。
以上就是關于思拓力rtk測量步驟的全部內容了，大家都清楚了嗎？希望本篇文章可以讓測量新手快速入門。
思拓力rtk測量步驟：
事前準備：
一臺 RTK，一部安裝有 SurPad4.0 的手簿，手簿需要有網絡。
測量步驟：
1、新建項目
運行 SurPad4.0 軟件，執行【項目】->【項目管理】->【新建】，新建項目，輸入項目名稱，選擇坐標參數類型，其它為附加信息，可留空，點擊【確定】，跳轉到坐標系統參數界面。在中國內，橢球參數默認為 Beijing54，投影方式是高斯投影，您可以根據實際情況，進行坐標系的設置。
2、連接儀器
執行【儀器】->【通訊設置】，選擇儀器類型 RTK，通訊模式有藍牙，WiFi 和演示模式，這里我們選擇藍牙模式，點擊【搜索】，在藍牙設備列表中找到自己儀器的藍牙名稱，點擊【連接】，彈出連接進度框，即表示連接成功。
3、設置工作模式
執行【儀器】->【移動站模式】，數據鏈模式選擇【手簿網絡】，設置好 CORS 服務器的 IP 和端口，獲取并選擇接入點，其他選項可以使用默認數值，點擊【應用】，工作模式設置完畢。返回主界面可以查看是否得到固定解。
4、校正
（1）基站校正
在固定解狀態，執行【項目】->【測站校準】->【利用基站點校準】，輸入已知坐標，設置當前基站坐標的天線參數，點擊【計算】得到校準參數。
（2）點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。
執行【工具】->【轉換參數】，輸入已知點坐標（坐標點庫中選取或手動輸入）和WGS84 橢球原始坐標（獲取當前 GPS 數據、坐標點庫中選取或手動輸入），設置是否使用平面校正和高程校正，點擊【確定】，完成轉換參數的輸入。在轉換參數界面點擊【計算】得到 GPS 參數報告。
5、測量
執行【測量】->【點測量/碎步測量】，以“地形點”為例，點擊點類型按鈕，選擇地形點，在點擊【設置 】設置記錄地形點限制條件（固定解，H：0.05，V：0.1，PDOP：3.0，延遲：5，平滑：1），點擊右下角采點按鈕或者手簿采點快捷鍵完成目標點采集和保存。
6、數據的導入和導出
1）數據導入
將需要導入的數據文件復制到手簿 SurPad 文件夾中，執行【項目】->【坐標點庫】->【導入】，選擇數據格式、角度格式和屬性類型，點擊【確定】，找到數據文件，點擊【確定】導入數據文件。
2）數據導出
執行【項目】->【數據文件導出】，選擇數據文件，設置文件格式、角度格式和導出點類型，點擊【導出】，選擇輸出文件存儲路徑，點擊【導出】，數據文件導出成功。
以上就是關于思拓力rtk測量步驟的全部內容了，大家都清楚了嗎？希望本篇文章可以讓測量新手快速入門。
