測量新手必看：RTK測量數據導入CAD，CAD圖紙導入RTK手簿教程
發布時間：2022-03-04 10:34:53
作為測量新人，不僅要學會使用RTK進行工程測量，還需要將RTK測量成功數據進行導出處理，那么RTK測量數據怎么導入CAD中呢？又怎么把RTK測量點導在施工圖紙上呢？CORS賬號網小編收集整理了相關教程，下面我們一起來學習一下。
一、RTK測量數據導入CAD

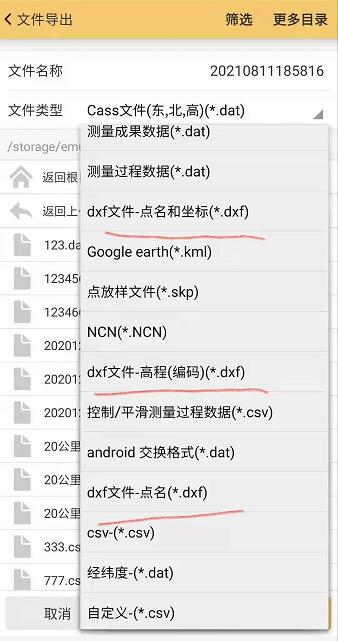

首先，RTK測量數據需要先在手簿上設置好導出格式dxf，dxf文件分有三種類型：dxf文件-點名和坐標（*.dxf）、dxf文件-高程（編碼）（*.dxf）、dxf文件-點名（*.dxf），使用者可以根據自己的作業需求，選擇對應的格式導出。
其次，記好測量成果數據存儲路徑，把數據文件導出到電腦上，然后就可以直接把導出的dxf數據文件在CAD中打開。
二、CAD圖紙導入RTK手簿
科力達手簿中工程之星5.0軟件的CAD放樣功能，直接將電子版的CAD圖紙導入，實現看圖操作，免去大量的內業提取坐標、看圖紙等工作，數據格式一般是DWG和DXF，推薦DWG格式。
具體操作如下：
先把圖紙傳輸?shù)绞植局?，通過QQ\微信等軟件，不用數據線，也能傳輸CAD圖紙，便捷又高效。

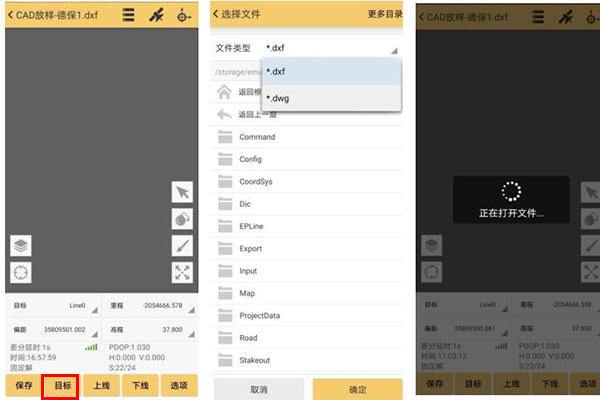

然后，打開工程之星5.0，點擊測量-CAD放樣，選擇目標，打開我們預先放圖紙的文件夾，找到文件夾打開即可。
在CAD放樣界面中首先啟動對象捕捉箭頭功能，箭頭顏色變黃以后，選擇要放樣的線路，界面就會實時顯示儀器所在位置的偏距、高程、里程等信息：
以上就是關于RTK測量數據導入CAD，CAD圖紙導入RTK手簿教程的全部內容了，大家都清楚了嗎？希望本篇文章可以幫助到大家。
文章內容來源參考：科力達儀器
一、RTK測量數據導入CAD
首先，RTK測量數據需要先在手簿上設置好導出格式dxf，dxf文件分有三種類型：dxf文件-點名和坐標（*.dxf）、dxf文件-高程（編碼）（*.dxf）、dxf文件-點名（*.dxf），使用者可以根據自己的作業需求，選擇對應的格式導出。
其次，記好測量成果數據存儲路徑，把數據文件導出到電腦上，然后就可以直接把導出的dxf數據文件在CAD中打開。
二、CAD圖紙導入RTK手簿
科力達手簿中工程之星5.0軟件的CAD放樣功能，直接將電子版的CAD圖紙導入，實現看圖操作，免去大量的內業提取坐標、看圖紙等工作，數據格式一般是DWG和DXF，推薦DWG格式。
具體操作如下：
先把圖紙傳輸?shù)绞植局?，通過QQ\微信等軟件，不用數據線，也能傳輸CAD圖紙，便捷又高效。
然后，打開工程之星5.0，點擊測量-CAD放樣，選擇目標，打開我們預先放圖紙的文件夾，找到文件夾打開即可。
在CAD放樣界面中首先啟動對象捕捉箭頭功能，箭頭顏色變黃以后，選擇要放樣的線路，界面就會實時顯示儀器所在位置的偏距、高程、里程等信息：

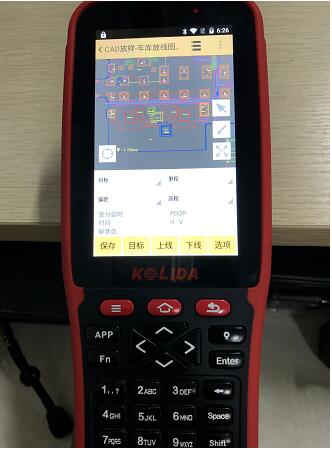

（圖紙在工程之星5.0中打開界面）
軟件會計算出線路上所有點位坐標，如果需要點放樣，可進入到目標里面查看特殊點及設定間隔里程點坐標選擇放樣。以上就是關于RTK測量數據導入CAD，CAD圖紙導入RTK手簿教程的全部內容了，大家都清楚了嗎？希望本篇文章可以幫助到大家。
文章內容來源參考：科力達儀器
