RTK邊坡放樣教程，新手看完快速學會
發布時間：2022-04-08 10:52:08
邊坡作為保證路基穩定的必要存在，其形式主要分為兩種，分別是填方邊坡、挖方邊坡，測量領域中一般使用RTK進行邊坡放樣。本篇RTK邊坡放樣教程，是使用RTK搭配工程之星測量軟件進行邊坡放樣的詳細圖文教程，新手看完快速學會，下面就跟CORS賬號網小編一起來學習一下吧。
RTK邊坡放樣教程
1、首先，打開手簿上的工程之星5.0，點擊“輸入”，選擇“道路設計”。
2、點擊新建，新建一個文件夾。
3、文件夾里先輸入平曲線設計、縱曲線設計、標準橫斷面等相關參數，復核無誤后，再進行后續操作。

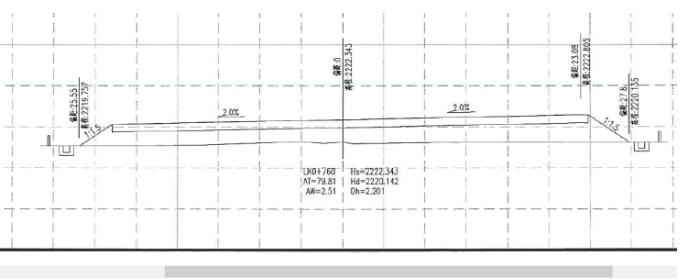

4、先準備好邊坡斷面參數，如圖4所示LK0+760斷面，左右幅均為1:1.5的填方邊坡。

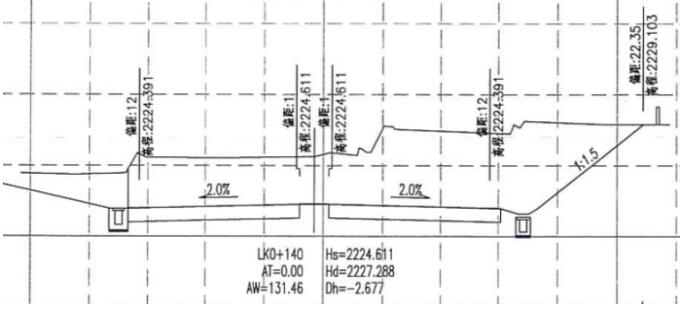

LK0+140右幅為1:1.5的挖方邊坡，碎落臺寬度為2m，路基寬度為12.75m。

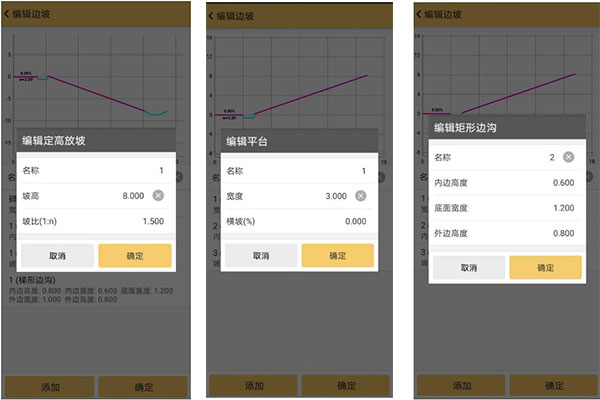

5、先把要用的邊坡斷面類型歸檔在邊坡斷面庫里面。點擊“邊坡斷面庫”，選擇相應的邊坡元素，這里我們以“定高放坡”為例，按圖紙輸入相應的名稱、坡高、坡比，這里我們輸入8米，坡比1.5。
繼續點擊“添加”，選擇相應的邊坡元素，這里以添加“平臺”為例，輸入平臺寬度。
繼續點擊“添加”，選擇相應的邊坡元素，這里以添加“矩形邊溝”為例，輸入“內邊高度”、“底面寬度”、“外邊高度”，點擊“確定”。

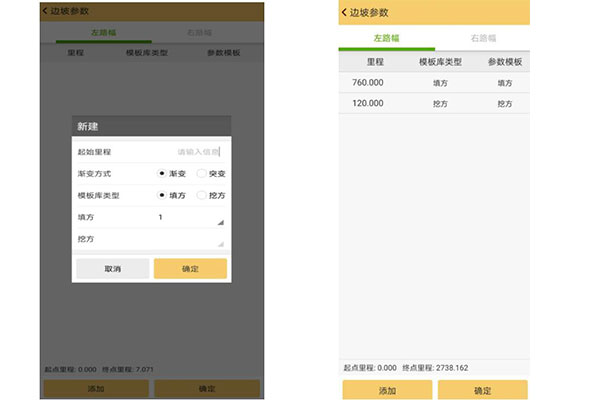

6、回到道路設計界面，點擊“邊坡參數”，點擊”添加”,輸入“起始里程”，選擇“漸變方式”和“模板庫類型”，選擇“填方”或“挖方”相應的模板庫類型。
7、完成了邊坡參數的輸入，核對無誤后，即可進行“道路放樣” 中的“邊坡放樣”。

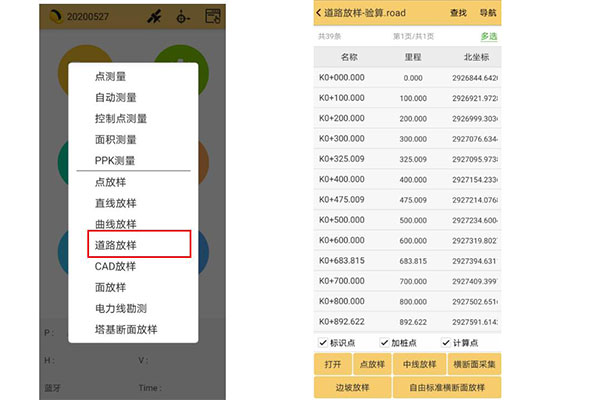

8、返回主界面，點擊“測量”，進入“道路放樣”。
9、選中要放樣的樁號，點擊“邊坡放樣”，進行邊坡放樣工作。
以上就是關于RTK邊坡放樣教程的全部內容了，操作非常詳細，你學會了嗎?希望本篇文章可以幫助新手測量人快速學會使用RTK進行邊坡放樣。
文章內容來源參考：科力達儀器
RTK邊坡放樣教程
1、首先，打開手簿上的工程之星5.0，點擊“輸入”，選擇“道路設計”。
2、點擊新建，新建一個文件夾。
3、文件夾里先輸入平曲線設計、縱曲線設計、標準橫斷面等相關參數，復核無誤后，再進行后續操作。
4、先準備好邊坡斷面參數，如圖4所示LK0+760斷面，左右幅均為1:1.5的填方邊坡。
LK0+140右幅為1:1.5的挖方邊坡，碎落臺寬度為2m，路基寬度為12.75m。
5、先把要用的邊坡斷面類型歸檔在邊坡斷面庫里面。點擊“邊坡斷面庫”，選擇相應的邊坡元素，這里我們以“定高放坡”為例，按圖紙輸入相應的名稱、坡高、坡比，這里我們輸入8米，坡比1.5。
繼續點擊“添加”，選擇相應的邊坡元素，這里以添加“平臺”為例，輸入平臺寬度。
繼續點擊“添加”，選擇相應的邊坡元素，這里以添加“矩形邊溝”為例，輸入“內邊高度”、“底面寬度”、“外邊高度”，點擊“確定”。
6、回到道路設計界面，點擊“邊坡參數”，點擊”添加”,輸入“起始里程”，選擇“漸變方式”和“模板庫類型”，選擇“填方”或“挖方”相應的模板庫類型。
7、完成了邊坡參數的輸入，核對無誤后，即可進行“道路放樣” 中的“邊坡放樣”。
8、返回主界面，點擊“測量”，進入“道路放樣”。
9、選中要放樣的樁號，點擊“邊坡放樣”，進行邊坡放樣工作。
以上就是關于RTK邊坡放樣教程的全部內容了，操作非常詳細，你學會了嗎?希望本篇文章可以幫助新手測量人快速學會使用RTK進行邊坡放樣。
文章內容來源參考：科力達儀器
