3種RTK編輯道路的方法，元素法、坐標法、交點法等
發布時間：2022-06-20 11:10:57
在工程之星測量軟件中，其提供了3種RTK編輯道路的方法，他們分別是元素法、坐標法、和交點法，其中元素法也叫作線元法，他們可有特色，應用于不同的道路工程場景。下面就跟CORS賬號網一起來看看吧。
1、元素法（線元法）
元素法也叫線元法，是道路設計里面慣用的一種方法。
元素法將道路線路拆分為各種道路基本元素（點、直線、緩和曲線、圓曲線等），并按照一定規則把這些基本元素逐一添加組合成線路，從而達到設計整段道路的目的。
設置步驟如下：

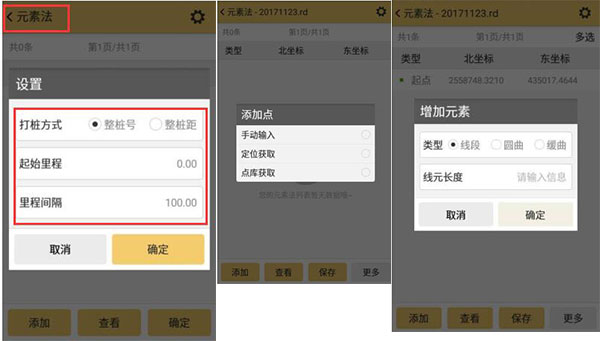

打開工程之星，進入“輸入”-“道路設計”-“平曲線設置”，然后再一次點擊“新建文件”，“勾選元素法”，“確定”，進入元素法設計界面以后，點擊右上角的設置按鈕，“整樁號”、“整樁距”是生成坐標的方式；“起始里程”為起始點里程；“里程間隔”為生成線路點坐標的間隔。
設置完成后點擊保存。
2、交點法
交點法是目前普遍使用的道路設計方法。

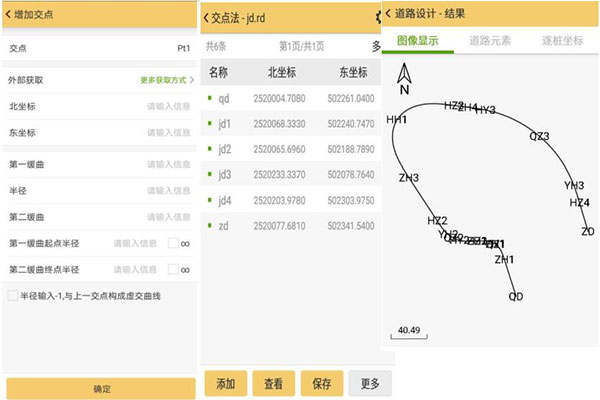

使用交點法的用戶只需輸入線路曲線交點的坐標以及相應線路的緩曲長、半徑、里程等信息，就可以得到要素點、加樁點、線路點的坐標，以及直觀的圖形顯示，從而可以方便的進行線路的放樣等測量工作。
設置步驟如下：
具體步驟與元素法類似，首先“新建文件”，“勾選交點法”，“確定”，進入交點法法設計界面以后，點擊右上角的設置按鈕。
3、坐標法
坐標法是在傳統的元素法和交點法的基礎上發展出來的新的道路輸入方法，更簡單更易普及。
坐標法，顧名思義就是以坐標元素為輸入基礎，相對應傳統的交點法和元素法，無需輸入半徑，方位角等等諸多的元素。
設置步驟如下：

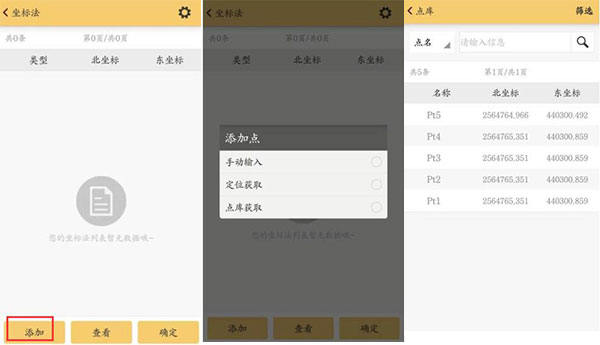

進入“輸入”-“道路設計”-“平曲線設置”，然后再一次點擊“新建文件”，“勾選坐標法”，“確定”，點擊“添加”，有三種輸入模式：手動輸入、定位獲取、點庫獲取。
以上就是關于3種RTK編輯道路的方法的全部介紹了，希望看完本文的你可以快速編輯道路，完成相關作業，提高工作效率。
1、元素法（線元法）
元素法也叫線元法，是道路設計里面慣用的一種方法。
元素法將道路線路拆分為各種道路基本元素（點、直線、緩和曲線、圓曲線等），并按照一定規則把這些基本元素逐一添加組合成線路，從而達到設計整段道路的目的。
設置步驟如下：
打開工程之星，進入“輸入”-“道路設計”-“平曲線設置”，然后再一次點擊“新建文件”，“勾選元素法”，“確定”，進入元素法設計界面以后，點擊右上角的設置按鈕，“整樁號”、“整樁距”是生成坐標的方式；“起始里程”為起始點里程；“里程間隔”為生成線路點坐標的間隔。
設置完成后點擊保存。
2、交點法
交點法是目前普遍使用的道路設計方法。
使用交點法的用戶只需輸入線路曲線交點的坐標以及相應線路的緩曲長、半徑、里程等信息，就可以得到要素點、加樁點、線路點的坐標，以及直觀的圖形顯示，從而可以方便的進行線路的放樣等測量工作。
設置步驟如下：
具體步驟與元素法類似，首先“新建文件”，“勾選交點法”，“確定”，進入交點法法設計界面以后，點擊右上角的設置按鈕。
3、坐標法
坐標法是在傳統的元素法和交點法的基礎上發展出來的新的道路輸入方法，更簡單更易普及。
坐標法，顧名思義就是以坐標元素為輸入基礎，相對應傳統的交點法和元素法，無需輸入半徑，方位角等等諸多的元素。
設置步驟如下：
進入“輸入”-“道路設計”-“平曲線設置”，然后再一次點擊“新建文件”，“勾選坐標法”，“確定”，點擊“添加”，有三種輸入模式：手動輸入、定位獲取、點庫獲取。
以上就是關于3種RTK編輯道路的方法的全部介紹了，希望看完本文的你可以快速編輯道路，完成相關作業，提高工作效率。
